血液分析仪

2019/4/9 18:14:18 | 人气: ...

rtho-Clinical Diagnostics是一家强生公司，是医疗诊断系统的市场领导者。他们着手开发先进的高容量血液分析系统VITROS 5600.新设备将多个测试集成到一个平台中，提高了速度和准确性，从而实现了
采用样品中心处理的首款机器。Ortho-Clinical带来了技术专长，并转向优先设计，以提供改进的人体工程学，视觉品牌，机械工程，原型设计和制造支持。医疗器械设计
通过Ortho-Clinical定义的基本系统架构，Priority Designs知道用户反馈对于成功的设计至关重要。最初的研究包括现场采访和观察医疗专业人员的行动。

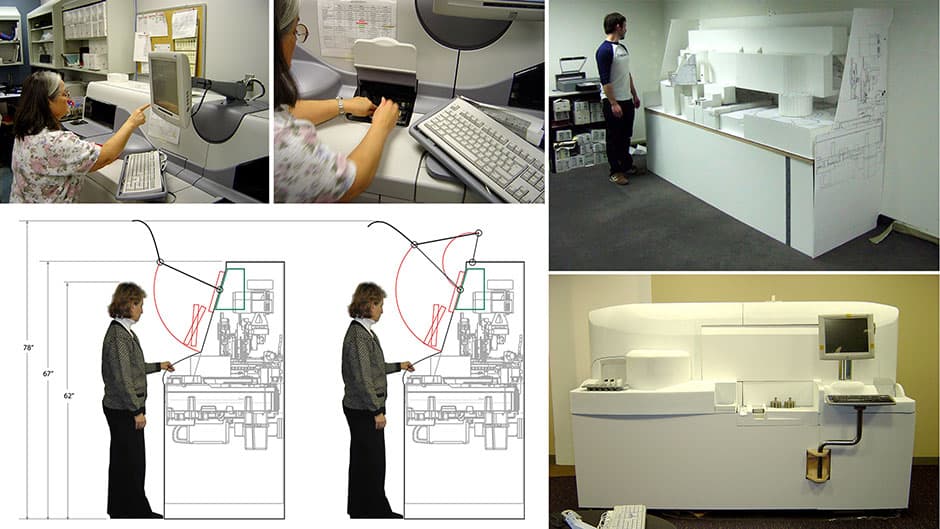

优先设计团队观察，询问，拍摄和记录实验室技术人员使用现有的血液分析仪。参与者插入样本，输入数据，添加试剂和访问各个部分

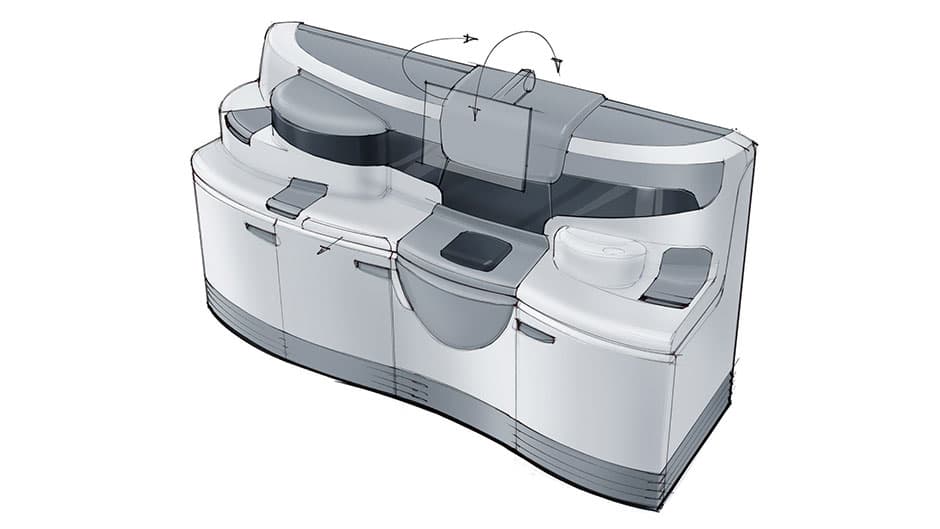

的机器。这些见解影响了最初的设计概念，这些概念将以用户为中心的设计特征与内部复杂技术包的物理现实相结合。Priority Designs建立了全面的模型，并将它们带回现场供技术人员审查。
最终，该设计的功能在符合人体工程学的范围内得到验证，该范围跨越了第5百分位女性到第95百分位男性。

随着设计功能的验证，Priority Designs开始大汗淋漓。大型铰接面板需要平衡，凹进铰链必须提供间隙，子组件必须紧密包装，以满足严格的运输和占地面积要求。
集中的CAD数据库使所有团队成员能够实时协作和审查设计变更。Pro / Engineer文件用于多轮有限元分析（FEA），以在生产之前验证强度和性能。

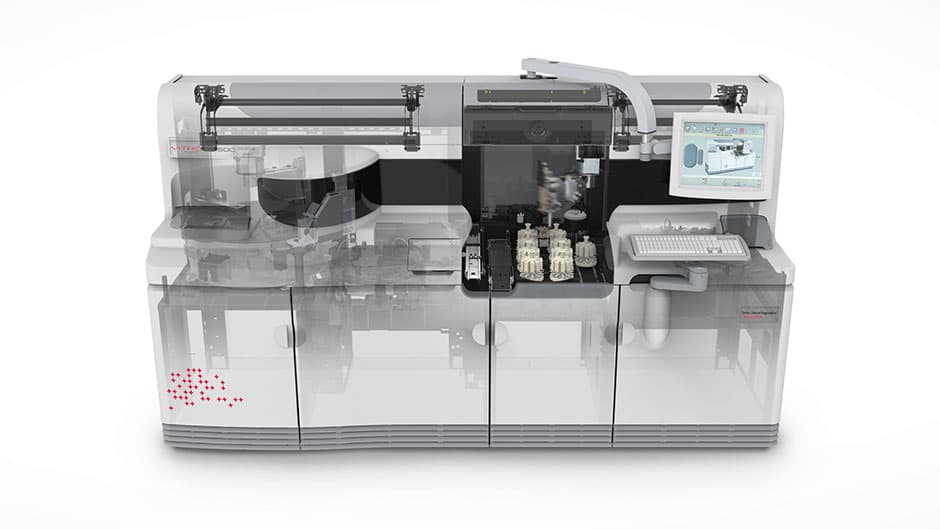

这种复杂的装配还需要根据制造公差计算元件堆叠，以确保正确的配合和功能。Priority Designs与工作人员和模塑商密切合作，将所有橱柜相关组件的生产数据库和文档维护为完整的GD＆T标准。

3D CAD模型和模拟对于高效的产品开发至关重要，但真正的测试是在您第一次将事物拼接在一起时。随着数据库的最终确定，模型制造商团队开始工作。
优先设计加工，模塑，然后铸造14套原型机柜所需的零件。这些部件及其所有附件硬件用于验证合身性，功能性和外观。beta生产单元也用于生产供应商的组装测试，以及营销和贸易展示目的。

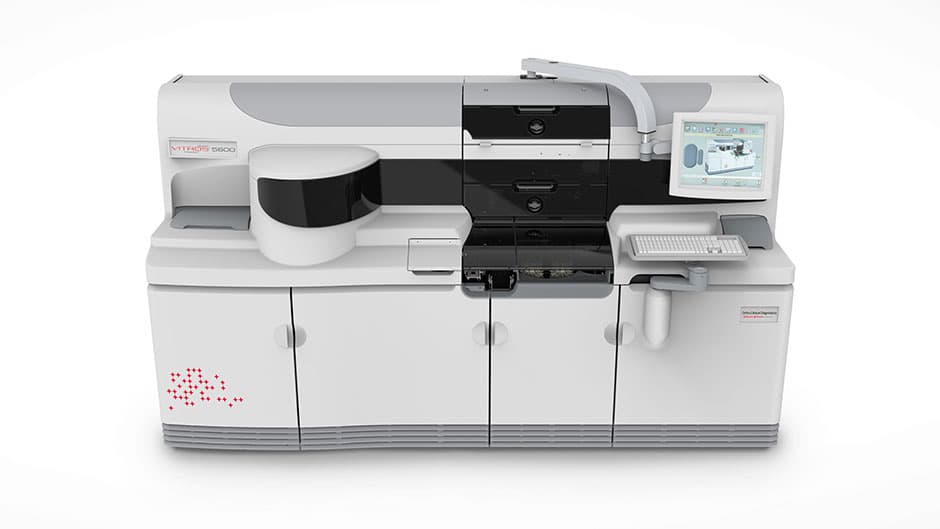

当实验室运行得更好时，医生会更快地了解结果并改变患者的生活。Ortho-Clinical Diagnostics VITROS 5600将两个主要测试平台集成到一个系统中，为患者和医疗保健提供者提供快速，准确的结果。

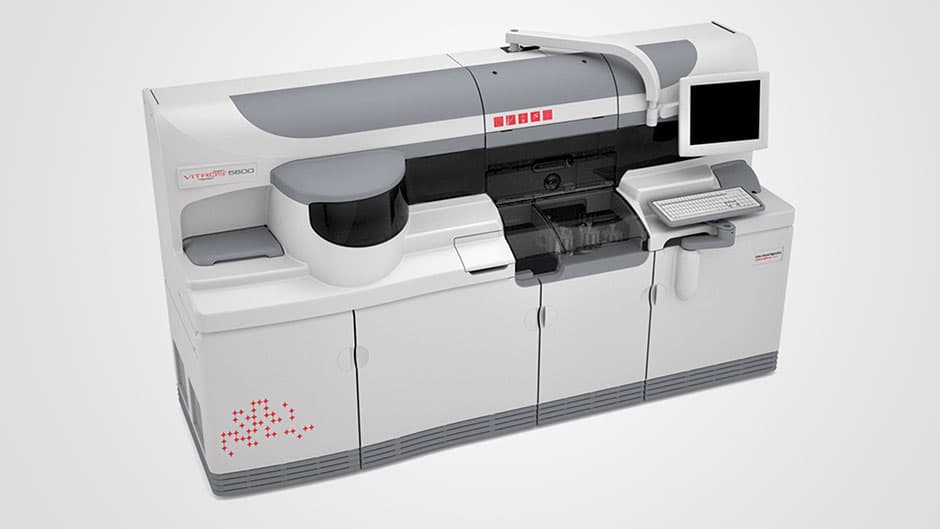

设计语言强化了Ortho-Clinical Diagnostics品牌，同时满足了用户需求。
包装紧凑，占地面积小，已成为其他OCD机器的跳板技术平台，例如VITROS 3600.虽然这个复杂的系统可能住在医院的后院，你可能永远不会看到它，你可以休息确保每一个细节都经过精心设计和设计。
